新能源工程作業車輛電驅動系統
1、 純電動叉車（3.5噸）電機參數
|
|
行走電機 |
工作電機 |
|
型号 |
KC260X544 |
KC210X545 |
|
額定功率（kW） |
16.6 |
13.5 |
|
額定轉速 |
1230 |
1765 |
|
工作制 |
S2-60min |
S2-60min |
|
尺寸 |
φ298×360 |
φ238×370 |
|
絕緣等級 |
H |
|
|
冷卻方式 |
IC410 |
|
|
防護等級 |
IP54 |
|
新能源叉車（3.5噸）控制系統參數
| 型号 |
SFC-23-1ZF |
工作制 |
S9 |
|
額定功率（KW） |
23 |
峰值功率（KW） |
30 |
|
額定輸入電壓（V） |
80 |
工作電壓範圍（V） |
60-120 |
|
持續工作電流（A） |
329 |
短時工作電流（A） |
575 |
|
防護等級 |
IP65 |
重量 |
7.6 |
|
控制器尺寸 |
306×234×120（±1） |
冷卻方式 |
自然風冷 |
2 純電動裝載機5T電機參數
| 行走電機型号 |
KC400X498F |
|||||
|
電機性能參數 |
||||||
|
|
堵轉狀态 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
|
轉速 |
- |
200 |
1900 |
1900 |
3500 |
|
|
扭矩（N.m） |
4000 |
2800.3 |
1206.8 |
553.2 |
143.2 |
|
|
輸出功率（kW） |
- |
58.6 |
240.1 |
110.1 |
52.5 |
|
|
系統效率（%） |
- |
83.1 |
93.6 |
95.8 |
87.4 |
|
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S9 |
|
|
尺寸 |
φ460×655 |
|||||
|
冷卻方式 |
液冷 |
|||||
|
絕緣等級 |
H |
|||||
|
防護等級 |
IP67 |
|||||
|
适配變速箱 |
法士特2檔變速箱（2.486，1.015） |
|||||
|
工作電機型号 |
KC327X497F |
|||||
|
電機性能參數 |
||||||
|
|
堵轉狀态 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
|
轉速 |
- |
300 |
2100 |
2100 |
2500 |
|
|
扭矩（N.m） |
2530 |
1275.3 |
729 |
363.8 |
419.7 |
|
|
輸出功率（kW） |
- |
40.1 |
160.3 |
80 |
109.9 |
|
|
系統效率（%） |
- |
79.4 |
93.4 |
95.2 |
93.2 |
|
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S9 |
|
|
尺寸 |
φ402×510（723含控制器） |
|||||
|
絕緣等級 |
H |
|||||
|
冷卻方式 |
液冷 |
|||||
|
防護等級 |
IP67 |
|||||
純電動裝載機行走電機控制器參數
| 型号 |
SFC-132-D4ZS |
工作制 |
S9 |
|
額定功率（KW） |
132 |
峰值功率（KW） |
500 |
|
額定輸入電壓（V） |
614 |
工作電壓範圍（V） |
480-700 |
|
持續工作電流（A） |
109 |
短時工作電流（A） |
216 |
|
防護等級 |
IP68 |
重量 |
25 |
|
控制器尺寸 |
515×463×140（±2） |
冷卻方式 |
液冷 |
|
型号 |
SFC-80-D4ZS |
工作制 |
S9 |
|
額定功率（KW） |
80 |
峰值功率（KW） |
160 |
|
額定輸入電壓（V） |
614 |
工作電壓範圍（V） |
480-700 |
|
持續工作電流（A） |
66 |
短時工作電流（A） |
144 |
|
防護等級 |
IP68 |
重量 |
14 |
|
控制器尺寸 |
φ420×216 |
冷卻方式 |
液冷 |
|
安裝方式 |
與電機一體安裝（二合一結構） |
||

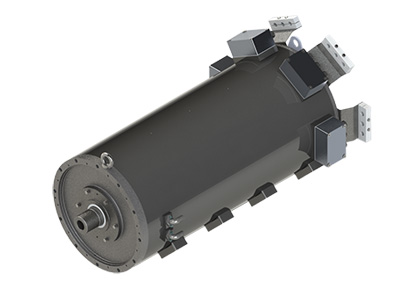

| 電機型号 |
KC520X666J |
|||||
|
電機性能參數 |
||||||
|
|
堵轉狀态 |
峰值扭矩 |
峰值功率 |
額定功率 |
最高轉速 |
|
|
轉速 |
- |
200 |
1600 |
1600 |
2600 |
|
|
扭矩（N.m） |
10360 |
7016 |
4912.6 |
2985 |
2733.2 |
|
|
輸出功率（kW） |
- |
146.9 |
823.1 |
500 |
744.1 |
|
|
系統效率（%） |
- |
87.6 |
95.1 |
95.5 |
93.9 |
|
|
工作制 |
S2-5S |
S2-1min |
S2-1min |
S9 |
S9 |
|
|
尺寸 |
φ576×1405 |
|||||
|
絕緣等級 |
H |
|||||
|
冷卻方式 |
液冷 |
|||||
|
防護等級 |
IP67 |
|||||

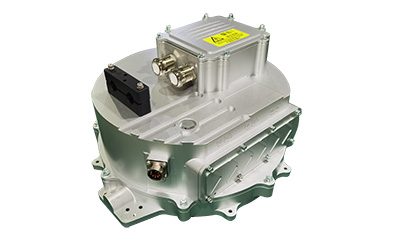

純電動礦卡控制系統參數
|
型号 |
SFC-500-D4ZS |
工作制 |
S9 |
|
額定功率（KW） |
2×250 |
峰值功率（KW） |
800 |
|
額定輸入電壓（V） |
614 |
工作電壓範圍（V） |
480-700 |
|
持續工作電流（A） |
410 |
短時工作電流（A） |
720 |
|
防護等級 |
IP68 |
重量 |
2×41 |
|
控制器尺寸 |
2×（520×530×195（±2）） |
冷卻方式 |
液冷 |
|
備注：2×：表示2台250KW控制器并聯 |
|||
